Olietypetransformatorer har tillid til stabil ydeevne, men de fleste uventede nedbrud starter ikke med "olieproblemer" - de starter, når isolering stille og roligt ældes, absorberer fugt eller mister mekanisk styrke. Hvis du vælger materialer, administrerer en reparation eller forsøger at stoppe gentagne fejl, er isoleringssystemet det sted, hvor pålideligheden vindes (eller tabes).
Denne guide forklarer hvordanElektriske isoleringsmaterialer på olietypetransformerearbejder sammen som et system - papir, trykplade, afstandsstykker, barrierekomponenter og højtemperaturmuligheder - og hvordan man vælger dem baseret på varme, fugtrisiko, dielektrisk sikkerhedsmargin og mekaniske belastninger. Du får praktiske beslutningsregler, en sammenligningstabel, almindelige fejlmønstre, vedligeholdelsestips og en FAQ designet til købere, ingeniører og vedligeholdelsesteams, der ønsker færre udfald og længere levetid for transformatoren.
Det smertepunkt, som mange operatører deler, er brutalt enkelt: transformere har en tendens til at svigte på det værst tænkelige tidspunkt. Og når de gør det, er skaden sjældent "en enkelt dårlig del." Det er typisk en kædereaktion, der starter med aldring af isolering:
Med andre ord,Elektriske isoleringsmaterialer på olietypetransformereer ikke en baggrundsdetalje - de er transformatorens "livsstøtte". Vælg godt, og du køber år. Vælg dårligt, og du køber ballade.
Transformere af olietypen er afhængige af et lagdelt forsvar. Hvert lag klarer et andet job, og de bedste resultater opnås, når materialer er kompatible i olie, stabile ved driftstemperatur og stærke nok til at overleve mekanisk belastning.
Hvad skal isoleringssystemet opnå:
En praktisk tankegang: Hvis du ændrer ét stykke (papirtype, trykpladetykkelse, klæbemønster, spacergeometri), skal du kontrollere, hvad denne ændring gør med tørretid, olieimprægnering, frirum og mekanisk klemmetryk. Det er her, mange "det så fint ud på papiret"-projekter går sidelæns.
Nedenfor er de isoleringsfamilier, der oftest anvendes i oliefyldte designs. Din nøjagtige stykliste afhænger af spændingsklasse, viklingsstruktur, termisk klassemål og fremstillingsmetode - men disse byggeklodser dukker op igen og igen.
Hvis din operation lider af høj omgivende varme, hyppige belastningscyklusser eller begrænsede vedligeholdelsesvinduer, skal du overveje, at materialevalg ikke kun handler om dielektrisk styrke "i dag". Det handler om ældningshastighed over år.
Her er den enkle måde at vælge påElektriske isoleringsmaterialer på olietypetransformereuden at blive fanget i markedsføringspåstande: start med din faktiske stressprofil, ikke kataloget.
1) Temperatur og overbelastningsadfærd
2) Fugtrisiko og praktiske forhold ved tørring
3) Mekanisk spænding og kortslutningskræfter
4) Elektrisk spændingsfordeling
Hvis du vil have en praktisk genvej: Når fejl bliver ved med at gentage sig, er det normalt fugt + varme + forurening, der virker sammen. Et bedre isoleringsvalg (og bedre proceskontrol) bryder den trekant.
| Materiale familie | Typiske anvendelser | Nøglestyrker | Pas på |
|---|---|---|---|

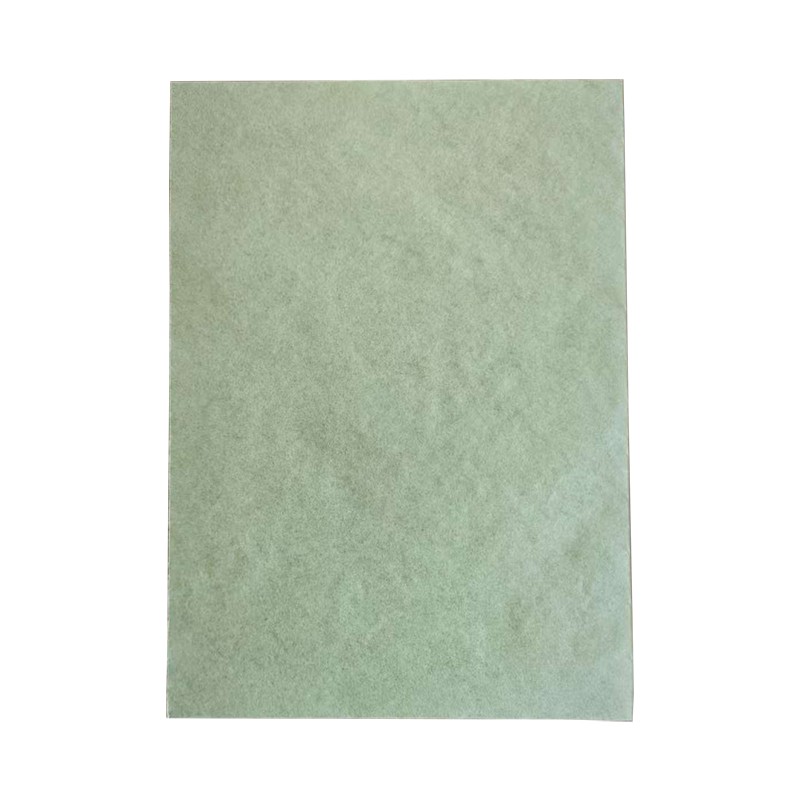

| Cellulose isoleringspapir | Turn-to-turn og lagisolering | Fremragende dielektrisk ydeevne, når den er tør og olieimprægneret; omkostningseffektiv | Fugtfølsomt; aldring accelererer med varme og ilt |
| Crepepapir (cellulose) | Blyisolering, indpakning af uregelmæssige dele | Strækbar og formbar; reducerer rynker og huller | Stadig fugtfølsom; trænger til god imprægnering |

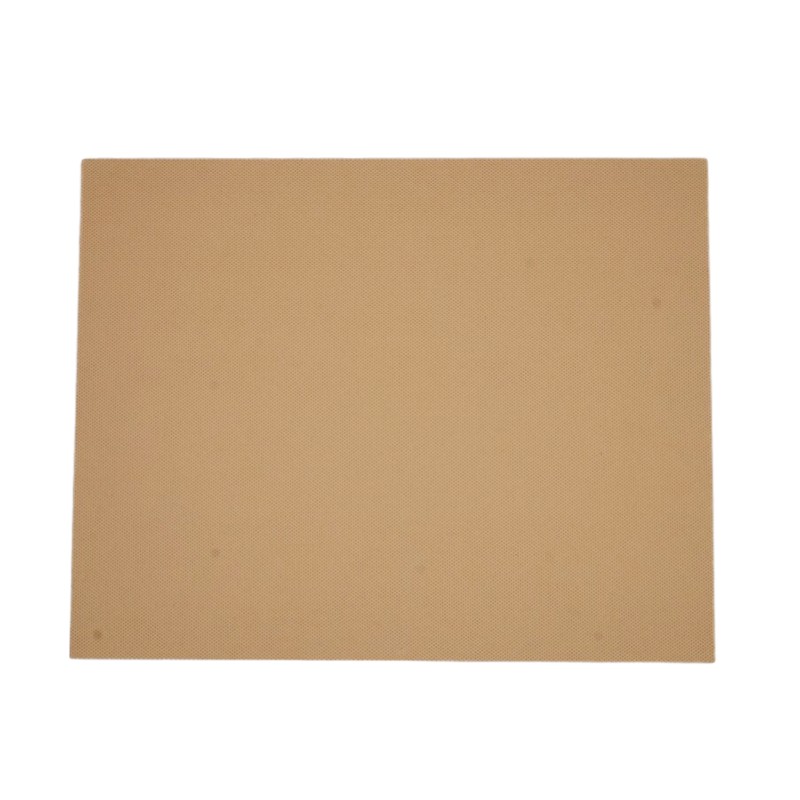

| Trykplade / lamineret plade | Barrierer, afstandsstykker, enderinge, oliekanalstrukturer | Mekanisk støtte + isolering; hjælper med at opretholde clearance under stress | Længere tørretid; tykkelse og tæthed påvirker behandlingen |
| Barriere/cylinder strukturer | Feltkontrol, områder med høj stress | Forbedrer elektrisk spændingsfordeling; reducerer lokaliseret udledningsrisiko | Designfølsomt; dårlig geometri kan fange olie eller skabe skarpe stresspunkter |
| Aramid papir / højtemp isolering | Design med høj termisk margin, hårde driftscyklusser | Bedre ydeevne ved højere temperaturer; understøtter længere levetid under varme | Højere omkostninger; skal bekræfte oliekompatibilitet og procespasning |
| Selvklæbende mønstret bindepapir | Lagstabilitet, monteringskomfort | Reducerer skift; kan forbedre viklingens robusthed | Hvis det er overlimet, kan det reducere olieflowet og langsom tørring |
Hvis du nogensinde har spurgt, "Hvorfor mislykkedes det, når olietests så okay ud?" - du er ikke alene. Isoleringsfejl kan skjule sig indtil en udløsende hændelse. Her er mønstre, der ofte knytter sig til virkelige årsager:
Felttip:Ved fejlfinding skal du ikke behandle isolering som passiv. Spørg "Hvor er den højeste elektriske stress?" og "Hvor er det hotteste sted?" Disse to steder forklarer de fleste gentagne fejl.
At købe isoleringsmaterialer efter "tykkelse og pris" er, hvordan skjult risiko sniger sig ind i en transformer. Brug denne tjekliste til at reducere overraskelser:
Hvis du køber isolering til produktion eller renovering, kan samarbejde med en leverandør, der forstår realiteterne i transformatorsamlingen, forkorte gennemløbstider og reducere efterarbejde.Suzhou Hanyao New Materials Co., Ltd.understøtter forsyning af olie-type transformerisoleringsmateriale og kan levere konverterede komponenter og matchende materialesæt til almindelige viklings- og barrierestrukturer.
Q1: Handler transformerisolering mest om dielektrisk styrke?
Dielektrisk styrke er afgørende, men langsigtet pålidelighed afhænger lige så meget af termisk ældning, fugtadfærd og mekanisk stabilitet. Et materiale kan teste stærkt i et laboratorium og stadig svigte tidligt i brug, hvis det fanger fugt, deformeres under fastspænding eller nedbrydes hurtigere ved hot-spot-temperaturer.
Q2: Hvorfor forårsager fugt så mange problemer i olietransformere?
Fugt reducerer dielektrisk styrke og fremskynder celluloseældning. Det øger også chancen for delvis afladning ved at ændre den elektriske spændingsfordeling og tilskynde til sporing. Den vanskelige del er, at fugt kan fanges i tykkere komponenter, medmindre tørring og imprægnering udføres korrekt.
Spørgsmål 3: Hvornår skal jeg overveje opgraderinger af højtemperaturisolering?
Overvej opgraderinger, når hot-spot-temperaturen er høj, overbelastninger er hyppige, omgivelsestemperaturen er hård, eller transformeren skal køre pålideligt med minimal nedetid. Materialer med høj temperatur kan give ekstra termisk margin og langsom aldring, men de skal passe til din olieimprægneringsproces og designafstande.
Q4: Hvorfor fejler nogle reparerede transformere hurtigt igen?
Mange hurtige gentagne fejl opstår, fordi reparationen er rettet mod symptomer (olieudskiftning, et synligt beskadiget område), men ikke årsagen: fugtfordeling, forureningskilder, geometriproblemer, der koncentrerer elektrisk stress, eller svækkede mekaniske understøtninger, der tillader viklingsbevægelse.
Q5: Hvad er den enkleste måde at reducere isoleringsrisikoen under indkøb?
Behandl isolering som et system: anmod om ensartet batchkvalitet, bekræft emballage for fugtbeskyttelse, verificer kompatibilitet med dine tørre- og olieimprægneringstrin, og sørg for, at mekaniske egenskaber matcher de kræfter, din transformer kan se. Den rigtige leverandør kan hjælpe dig med at matche materialer til dit design i stedet for at gætte.
Hvis du vurdererElektriske isoleringsmaterialer på olietypetransformeretil nybyggeri eller renovering kan en lille forbedring i materialetilpasning og proceskompatibilitet udmønte sig i flere års ekstra levetid.
FortælleSuzhou Hanyao New Materials Co., Ltd.din transformertype, spændingsklasse, hotspot-forventninger og de isoleringskomponenter, du har brug for - ogkontakt osfor at diskutere passende materialemuligheder og forsyningsordninger til dit projekt.
