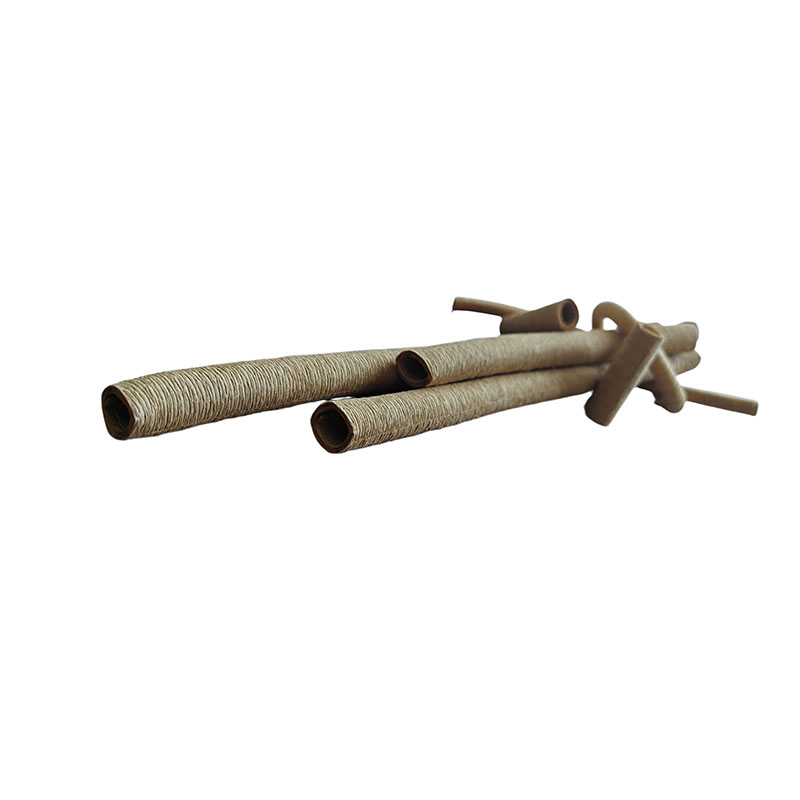

Den strukturelle og driftsmæssige pålidelighed af olienedsænkede transformatorer afhænger helt af integriteten af deres interne isoleringsnetværk. Når højspændingstransformatorer fungerer under kontinuerlige termiske og elektriske belastninger, kræver interne ledere fleksible, højdielektriske barrierer, der kan bøjes uden at kollapse. Vi analyserer, hvordanElektrisk isolering Crepe Paper Tube, fremstillet afHanyao, tjener som en grundlæggende komponent i moderne solide isoleringssystemer. Vi undersøger dets råmaterialekemi, mekaniske adfærd under fysisk bøjning, kemiske interaktioner med transformerolie og specifikke fremstillingsparametre for at demonstrere, hvordan det maksimerer transformerens driftslevetid.
Højspændingstransformatorer oplever fluktuerende elektriske felter, intense termiske cyklusser og alvorlige mekaniske kræfter under kortslutningshændelser. De interne ledninger og forbindelsesledere, der forlader de aktive spoleviklinger, skal navigere komplekse veje for at nå terminalbøsningerne.
Brug af stive isoleringsmaterialer langs disse veje skaber betydelige driftsmæssige sårbarheder. Stive rør revner ofte under mekaniske vibrationer eller forvrænges under montering, hvilket fører til lokaliseret isolationsfejl. Når der dannes et hul i isoleringslaget, kan der udvikles delvise udledninger, som hurtigt nedbryder den omgivende transformerolie og forårsager katastrofale systemfejl.
For at overvinde disse fysiske udfordringer specificerer transformatoringeniører den høje fleksibilitetElektrisk isolering Crepe Paper Tubeproduceret afHanyao. Denne fleksible komponent giver en kontinuerlig, meget ensartet dielektrisk barriere, der passer perfekt til buede interne ledninger uden at revne eller knække under alvorlig fysisk tvang.
Den langsigtede ydeevne af enElektrisk isolering Crepe Paper Tubeafhænger direkte af renheden af dets råmaterialer. Enhver kemisk forurening eller resterende blegemidler i papirstrukturen vil fremskynde kemisk ældning, når den udsættes for varm transformerolie.
For at forhindre for tidlig nedbrydning skalHanyaoproduktionsfaciliteten insisterer på at bruge premium, ubleget svovlsyre nåletræsmasse. Dette specifikke råmateriale bevarer sine lange, tætte naturlige cellulosefibre, hvilket giver det færdige papirrør dets exceptionelle fysiske egenskaber:
• Høj trækstyrke: Lange cellulosefibre fordeler mekaniske belastninger jævnt over rørvæggen, hvilket gør det muligt at modstå høj spænding under manuel installation eller maskinhåndtering.
• Overlegen rivemodstand: De ublegede organiske strukturer modstår naturligvis rivning og spaltning, når de udsættes for høje væskestrømme eller skiftende mekaniske kræfter inde i transformatortanken.
• Kemisk neutralitet: Eliminering af blegekemikalier bevarer papirets molekylære stabilitet og sikrer, at det ikke frigiver skadelige ioner eller sure forbindelser, der kan nedbryde den omgivende transformerolie.
Den største fordel ved at bruge enElektrisk isolering Crepe Paper Tubei stedet for en standard stiv papir- eller plastikmanchet er dens fremragende fleksibilitet. Denne fleksibilitet kommer fra en kontrolleret crepeproces, som introducerer mikroskopiske folder og bølger i det isolerende basispapir, før det vikles ind i et rør.
Når en tekniker bøjer røret for at følge en stram lederradius, udvider de mikroskopiske crepefolder på yderkanten sig jævnt for at absorbere trækspændingen. Samtidig komprimeres folderne på den indre radius rent. Denne adfærd gør det muligt for røret at opretholde en perfekt rund indvendig diameter uden at klemme eller revne i væggen, hvilket sikrer, at den indvendige kobberleder forbliver fuldt isoleret og beskyttet langs hele bøjningen.
Faste cellulosematerialer og flydende dielektriske olier arbejder sammen om at isolere olienedsænkede transformatorer. DeElektrisk isolering Crepe Paper Tubespiller en nøglerolle i at maksimere denne interaktion.
Det mikrocrepede design giver papirrøret et betydeligt større overfladeareal sammenlignet med flade, standard kraftpapirhylstre. Når de er nedsænket i transformatortanken, fungerer de porøse papirstrukturer som en organisk svamp, der absorberer og holder store mængder isolerende olie. Denne oliemættede papirsamling blokerer ledende baner dannet af sporurenheder i væsken, forsinker materialets ældning og tillader systemet at modstå høje elektriske feltspændinger.
Fordi det oliemættede crepepapir holder en stor mængde olie direkte mod lederoverfladen, letter det effektiv varmeoverførsel væk fra varme kobberledningstråde. Denne køleeffekt sænker transformatorens lokaliserede driftstemperatur og beskytter klasse A (105°C) isoleringsrammen mod termisk nedbrud under spidsbelastningsperioder.
Industriel transformatorfremstilling kræver præcis dimensionsoverholdelse for at sikre, at isolerende komponenter passer perfekt over kobberledninger. Små størrelsesvariationer kan skabe farlige interne frigangsproblemer.
Specifikationsmatrixen nedenfor beskriver de tekniske standardtolerancer, der opretholdes på tværs afHanyaoproduktionslinie.
| Strukturel parameter | Kalibreret dimensionsmetrik | Teknisk Tolerance Baseline |
| Indvendig diameter (ID) | Rækkevidde fra 4 mm til 68 mm | Præcisionsvariation på ± 0,5 mm |
| Vægtykkelse (T) | Kan konfigureres fra 1 mm til 6 mm | Ensartede lagpåføringskriterier |
| Ydre diameter (OD) | Beregnet som ID + 2T | Proportional til brugerdefinerede konfigurationer |
| Standard længde | 1000 mm til 1500 mm sektioner | Tillæg for længdeafvigelse på 20 mm |
| Dielektrisk styrke (T = 1) | Verificeret ved minimum 15 Kv | Testet under streng olienedsænkning |
| Dielektrisk styrke (T = 1,5) | Verificeret ved minimum 20 Kv | Testet under streng olienedsænkning |
| Dielektrisk styrke (≥ 2) | Verificeret ved minimum 35 Kv | Testet under streng olienedsænkning |
| Termisk udholdenhedsvurdering | Certificeret op til klasse A (105°C) | Langsigtet operationel ydeevne |
| Basismaterialekilde | Ubleget svovlsyre nåletræsmasse | Sporing af råmaterialers renhed |
Indkøb af pålidelige isoleringskomponenter er afgørende for globale transformatorproducenter, som skal garantere årtiers problemfri udstyrsdrift.
Hvert parti af isoleringsmaterialer fremstillet afHanyaogennemgår streng kvalitetstest. På anmodning fra globale kunder sendes vores materialer regelmæssigt til det uafhængige tredjepartslaboratorium CEMT til validering. Denne test verificerer dielektrisk styrke, oliekompatibilitet og termisk stabilitet, hvilket sikrer overholdelse af strenge internationale ydeevnestandarder.
Beliggende i Suzhou City, er vores produktionsanlæg placeret kun 100 km fra havnen i Shanghai. Denne strategiske geografiske position muliggør hurtig forsendelse og pålidelige leveringsplaner for internationale købere. For at beskytte følsomme celluloseprodukter under søtransport over lange afstande er hver ordre pakket sikkert i kraftige, støvtætte papkasser for at sikre, at den ankommer helt tør og klar til fremstilling.
Ja. Vores produktionsanlæg er udstyret med automatiseret opskærings- og viklingsmaskineri, hvilket giver os mulighed for at forarbejde materialer i almindelig størrelse til tilpassede indvendige diametre og vægtykkelser skræddersyet til dine specifikke transformatordesignkrav.
Cellulosematerialer absorberer naturligt fugt, hvilket sænker deres samlede dielektriske styrke. For at sikre optimal ydeevne bør den isolerede kernesamling gennemgå en standard vakuumtørrings- og olieimprægneringscyklus, før transformatoren fyldes og forsegles.

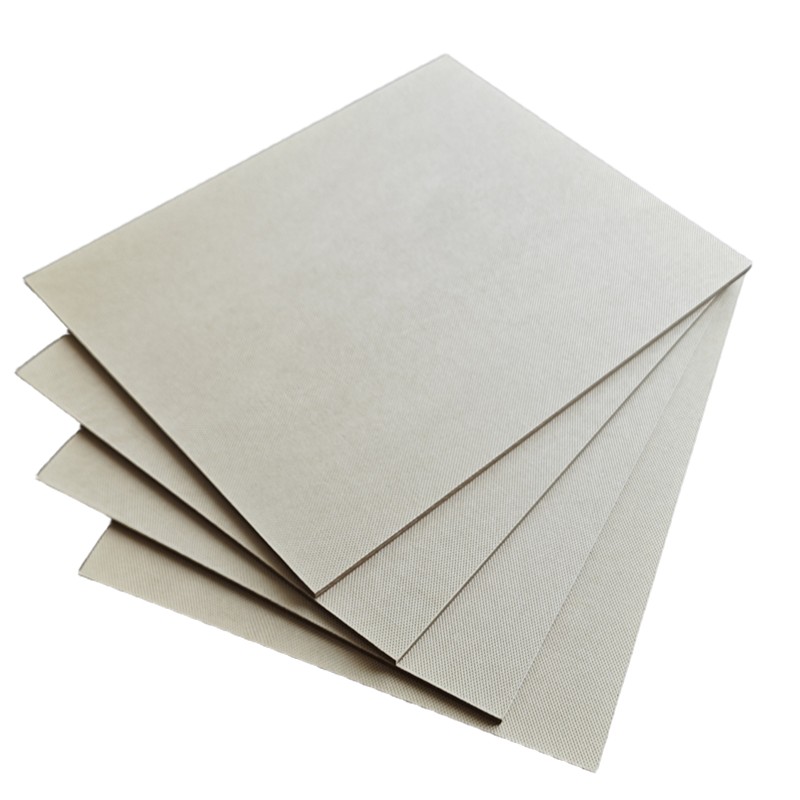

Vi tilbyder et omfattende udvalg af isoleringsmaterialer, så du kan købe diamantprikket papir, prækomprimeret trykplade, isolerende kraftpapir, polyesterfilm, polyimidfilm og fleksible flerlagslaminater som NMN, NHN og AMA i en enkelt konsolideret forsendelse.
Stabil indvendig isolering er kernegarantien for langvarig og sikker drift af højspændingsolie-nedsænkede transformere. Stive isoleringsmuffer kan let forårsage isolationsnedbrud under udstyrsmontering og langvarig drift, mensHanyao elektrisk isolering crepe papirrørløser perfekt bøjningsisoleringssmertepunkter med fremragende fleksibilitet, stabile dielektriske egenskaber og god oliekompatibilitet.
Bakket op af professionel erfaring med fremstilling af isoleringsmateriale,Hanyaounderstøtter tilpasning i fuld størrelse, streng dimensionel tolerancekontrol og tredjeparts kvalitetstest. Alle produkter matcher internationale transformatorindustristandarder, og vi leverer hurtige globale forsendelsestjenester, der er afhængige af overlegne geografiske logistiske fordele. At købe høj kvalitetElektrisk isolering Crepe Paper Tubeog få professionel support til elektrisk isoleringsløsning,kontakt osnu for at få gratis materialeprøver og et nøjagtigt tilpasset tilbud.
