Hvordan forhindrer elektriske isoleringsmaterialer på motorer dyre fejl?

Abstrakt
Hvis en motor er "hjertet" i en maskine, er isolering huden, knoglerne og immunsystemet på én gang. De fleste motorhavarier starter ikke med dramatiske gnister – de starter stille og roligt: ​​Varme sprøder langsomt en film, fugt kryber ind i porøst papir, vibrationer gnider en spalteforing, og bittesmå elektriske udladninger tygger væk på svage punkter, indtil viklingen til sidst kortslutter. I denne artikel vil jeg gennemgå hvadElektriske isoleringsmaterialer på motorerfaktisk gør, de almindelige fejlmønstre, købere løber ind i, og en praktisk, indkøbsvenlig måde at vælge materialer, der overlever reelle driftsforhold. Jeg vil også inkludere en hurtig sammenligningstabel, en udvalgstjekliste og ofte stillede spørgsmål, du kan bruge, når du taler med leverandører som f.eks.Suzhou Hanyao New Materials Co., Ltd..

Indholdsfortegnelse

• Kort omrids
• Hvilke smertepunkter oplever købere med motorisolering?
• Hvad tæller som elektriske isoleringsmaterialer på motorer?
• Hvorfor isolering fejler: De 6 store årsager
• Hvordan jeg ville vælge isoleringsmaterialer (trin for trin)
• Materiale sammenligningstabel
• Kvalitetstjek, der faktisk reducerer returneringer
• At arbejde med en leverandør: Hvad skal man spørge, og hvad man skal give
• FAQ
• Næste trin

Kort omrids

• Mål:holde viklingerne elektrisk adskilte, mens de overlever varme, vibrationer, fugt, kemikalier og spændingsbelastning.
• Nøgleelementer:slidseforinger, faseseparatorer, kiler, muffer, tape, laminater, imprægneringsharpiks/laksystemer.
• Udvælgelseslogik:match temperaturklasse + spændingsklasse + miljø + fremstillingsproces.
• Risikoreducere:korrekt tykkelse, kantkvalitet, dielektrisk styrkemargin, termisk ældningsydelse, konsekvent levering QC.

Hvilke smertepunkter oplever købere med motorisolering?

Når folk køber eller specificerer isolering til motorer, ser "smerten" normalt ud som en (eller flere) af disse:

• Uventede motorfejlder forekommer tilfældige, men kan spores tilbage til isolationsforringelse.
• Overophedningpå grund af dårlig termisk udholdenhed eller utilstrækkelig imprægneringskompatibilitet.
• Delvis udflåd og coronaskaderi højspændingsdesign eller inverterdrevne motorer.
• Mekanisk slid(vibration, slidsbevægelse, skarpe lamineringskanter) skæring i liner og tape.
• Indtrængning af fugtreducere dielektrisk styrke og accelerere aldring.
• Uoverensstemmende kvalitet mellem batchesfører til skrot, efterbearbejdning og feltklager.

Den gode nyhed: disse er løselige problemer - hvis du behandlerElektriske isoleringsmaterialer på motorersom et system, ikke som en enkelt del, du køber efter tykkelse alene.

Hvad tæller som elektriske isoleringsmaterialer på motorer?

Motorisolering er ikke kun "papir" eller "film". Det er et sæt komponenter, der arbejder sammen for at forhindre elektrisk kontakt mellem ledere og jordet metal og mellem faser af viklingen. De mest almindelige kategorier omfatter:

• Slidsisolering (spalteforinger):placeres mellem statorkernespalten og viklingen for at forhindre jordfejl.
• Faseisolering (faseseparatorer):barrierer mellem fasegrupper for at forhindre fase-til-fase kortslutninger.
• Kileisolering / slidsekiler:stabiliserer viklingen i slidsen og reducerer bevægelse og slid.
• Sleeving og slanger:beskytter blytråde og krydspunkter mod gnidning og skarpe kanter.

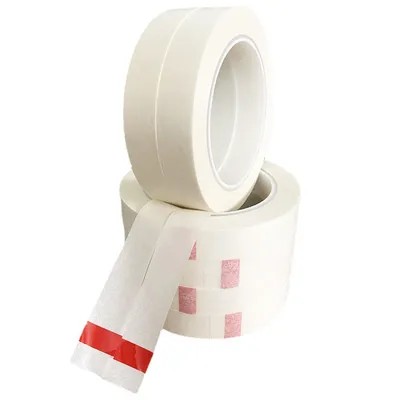

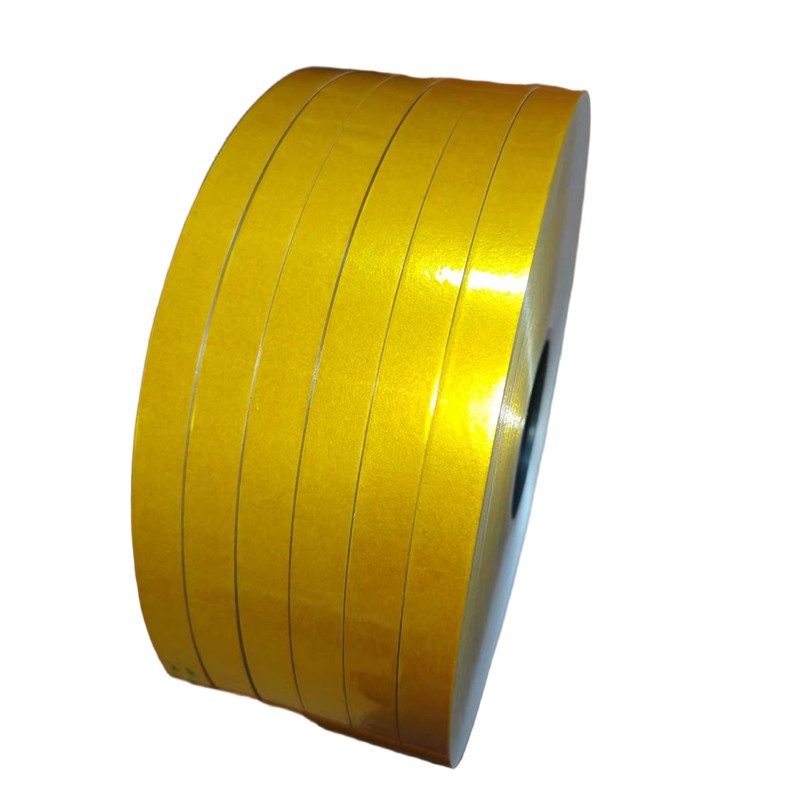

• Bånd og bånd:bruges til snøring, bundtning, endeviklingsstøtte og yderligere dielektriske lag.
• Laminater og kompositter:flerlagsstrukturer (ofte papir + film + papir) designet til afbalanceret elektrisk og mekanisk ydeevne.
• Imprægneringsharpiks/lak (dip, trickle, VPI):udfylde hulrum, binde viklingen, forbedre termisk overførsel og øge den dielektriske pålidelighed.

Tænk på det som at bygge en vandtæt jakke: det ydre stof alene er ikke nok - du har brug for sømme, tætning og kompatibilitet mellem lagene. Motorer er de samme.

Hvorfor isolering fejler: De 6 store årsager

De fleste isoleringsfejl er knyttet til seks stressfamilier. Hvis du kan nævne, hvilke der dominerer din applikation, kan du vælge materialer, der holder længere (og undgå at betale for meget for funktioner, du ikke har brug for).

• 1) Termisk ældning (varme):Kontinuerlig høj temperatur hærder, revner eller krymper isolering. Klassificeringen "temperaturklasse" betyder mest, når motoren kører varm i lange perioder.
• 2) Elektrisk stress (spænding, spidser):Inverter-drev kan introducere hurtige spændingsstigningstider, der belaster drejningsisolering og svage punkter. Højspændingsdesign øger også risikoen for delvis afladning, hvis der er hulrum.
• 3) Mekanisk belastning (vibration, slid):Bevægelse inde i spalten, skarpe kanter og cykliske vibrationer kan langsomt save igennem foringer og ærmer.
• 4) Fugt og forurening:Vand, salte, støv og ledende forurening reducerer den dielektriske styrke og kan skabe sporingsveje.
• 5) Kemisk eksponering:Olier, opløsningsmidler, kølemidler og rengøringsmidler kan blødgøre eller kvælde visse film, papirer og klæbemidler.
• 6) Proces uoverensstemmelse:Selv "godt" materiale fejler, hvis det ikke passer til din fremstillingsproces (bøjningsradius, indføringskræfter, harpikskompatibilitet, hærdningstemperatur osv.).

Hvis du nogensinde har haft en motorfejl "for tidligt", er det normalt en af ​​disse, ofte to, der arbejder sammen (varme + vibration er en klassisk duo).

Hvordan jeg ville vælge isoleringsmaterialer (trin for trin)

Hvis jeg købteElektriske isoleringsmaterialer på motorertil en produktionslinje ville jeg bruge denne praktiske sekvens. Det holder beslutningen forankret i den praktiske virkelighed.

1. Definer motorens pligt og miljø.
   Angiv konstant temperatur ved viklingen, omgivende forhold (fugtighed, salt, støv) og kemisk eksponering (olietåge, kølevæske, rengøringsmidler).
2. Bekræft spændingsklasse og drevtype.
   Bemærk nominel spænding, og om den er inverter-drevet. Hvis ja, overvej højere elektrisk belastning ved kanter og endevendinger.
3. Vælg termisk klasse med margen.
   Typiske isoleringssystemklasser inkluderer B (130°C), F (155°C) og H (180°C). Lad være med at matche tallet – opbyg en margen for hot spots.
4. Vælg den strukturelle familie til spalte- og faseisolering.
   Mange købere bruger laminater (papir/film/papir) eller aramidbaserede løsninger, hvor varme og udholdenhed er afgørende. For hårdere slid skal du prioritere mekanisk styrke og kantkvalitet.
5. Tilpas tykkelse til slidsgeometri og indføringsproces.
   Tykkere er ikke altid sikrere: det kan rynke, revne ved bøjninger eller gøre indføring sværere. Den bedste tykkelse er den, der overlever samling uden skader og stadig giver dielektrisk margin.
6. Bekræft resin/lak-kompatibilitet.
   Hvis du bruger dypning, trickle eller VPI, skal du sikre dig, at isoleringen ikke delaminerer eller fanger hulrum efter imprægnering og hærdning.
7. Definer accepttest og batchkontrol.
   Aftal nøgletjek (dielektrisk styrke, tykkelsestolerance, trækstyrke, termiske ældningsindikatorer og visuel kantinspektion) for at holde kvaliteten stabil over tid.

Denne proces gør et vagt "send mig et tilbud på isolering" til en kontrolleret specifikation, som leverandører rent faktisk kan opfylde.

Materiale sammenligningstabel

Tip:Hvis dit smertepunkt er feltfejl, så se først på kantfinish, delamineringsmodstand og imprægneringsadfærd - ikke kun "dielektrisk styrke på papir."

Kvalitetstjek, der faktisk reducerer returneringer

Her er de kontroller, der har tendens til at fange problemer i den virkelige verden tidligt. Du har ikke brug for dem alle til hver motor, men du har brug for dem, der matcher din risikoprofil.

• Tykkelse og tolerance:stabil tykkelse hjælper med indføringskonsistens og forudsigelig dielektrisk afstand.
• Dielektrisk styrke (tør og konditioneret):overvej fugtkonditioneret test, hvis dine motorer ser fugt.
• Trækstyrke og forlængelse:hjælper med at forhindre rifter under indføring og dannelse.
• Delamineringsmodstand:især vigtigt for laminater under bukning og imprægnering.
• Termiske ældningsindikatorer:fokus på bibeholdelse af egenskaber efter varmeeksponering, ikke kun indledende specifikationer.
• Visuel inspektion af kanter:ru kanter og grater kan blive "startlinjen" for fejl.

Hvis du kun gør én ting: Tilføj en simpel indgående inspektionsrutine for kantkvalitet + tykkelse + dielektrisk prøvetagning. Det er en billig forsikring.

At arbejde med en leverandør: Hvad skal man spørge, og hvad man skal give

Leverandører kan kun ramme målet, hvis du tydeligt beskriver målet. Når du arbejder med en producent somSuzhou Hanyao New Materials Co., Ltd., giv det væsentlige og stil de spørgsmål, der afslører sammenhæng.

• Angiv:spænding, termisk klasse, spaltedimensioner, indføringsmetode, harpiks/laktype og miljø (fugtighed/kemikalier).
• Spørge:anbefalet materialestruktur og tykkelsesområde for din proces, plus hvilke tests der kontrolleres pr. batch.
• Bekræfte:leveringstidsstabilitet, batchsporbarhed og hvordan afvigende ruller/ark håndteres.
• Anmod om prøver:og kør en kort pilot på din linje for at kontrollere formning, indføringsskader og imprægneringsresultater.

Når leverandørforholdet er sat op på denne måde, "køber du ikke isolering". Du køber et isoleringssystem, der kan gentages – mindre skrot, færre fejl, jævnere montering.

FAQ

Q: Hvad er den største fejl, købere begår med elektriske isoleringsmaterialer på motorer?
A: Vælg efter tykkelse eller pris alene. De virkelige dræber er procesmismatch (revner under indføring), kantfejl og miljøeksponering (fugt/kemikalier), der langsomt forringer den dielektriske ydeevne.

Spørgsmål: Har inverterdrevne motorer brug for forskellige isoleringsmaterialer?
A: Ofte, ja. Hurtigt skift kan øge stress på svage punkter og fremskynde aldring, hvis der er tomrum. Det er smart at gennemgå isoleringsstruktur, imprægneringskvalitet og hvordan systemet håndterer elektrisk belastning over tid.

Q: Er en højere termisk klasse altid bedre?
A: Ikke automatisk. Højere klasse kan hjælpe med varmeældning, men du skal stadig matche fleksibilitet, tykkelse og fremstillingsevne. Over-spec kan øge omkostningerne og nogle gange skabe monteringsproblemer, hvis materialet er stivere, end din proces kan håndtere.

Spørgsmål: Hvorfor består nogle motorer fabrikstest, men fejler i marken?
A: Mange fabrikstests fanger "startstyrke", mens fejl i marken kommer fra ældning under varme + vibrationer + fugt. Det er grunden til, at konditioneret test og termisk ældningsretention betyder noget.

Q: Hvad skal jeg sende en leverandør for at få en præcis anbefaling?
A: Spænding, termisk målklasse, spaltegeometri, viklingsmetode, driftstemperaturestimat, miljøbemærkninger, og om du bruger dipping/trickle/VPI-imprægnering. Dermed kan en leverandør anbefale en realistisk struktur og tykkelse.

Næste trin

Hvis du vil reducere skrot, undgå isoleringsrelateret garantihovedpine og standardisere et pålideligt isoleringssystem, skal du starte med at dokumentere din driftstemperatur, drevtype, miljø og fremstillingsmetode - så match materialer til disse realiteter. Hvis du vurderer muligheder fraSuzhou Hanyao New Materials Co., Ltd.eller sammenligne flere kilder, del dine motorparametre og påkrævede præstationsmål ogkontakt osat anmode om passende materialeanbefalinger og prøver til din produktionsproces.
