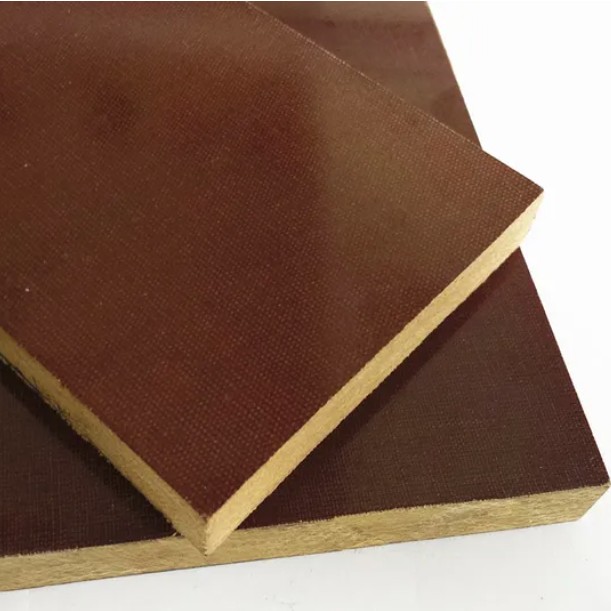

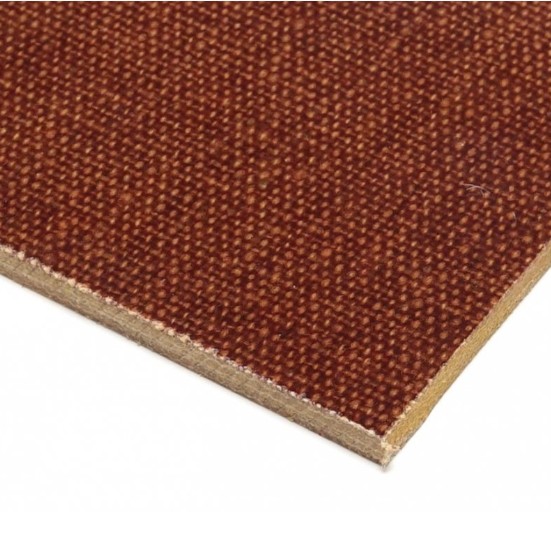

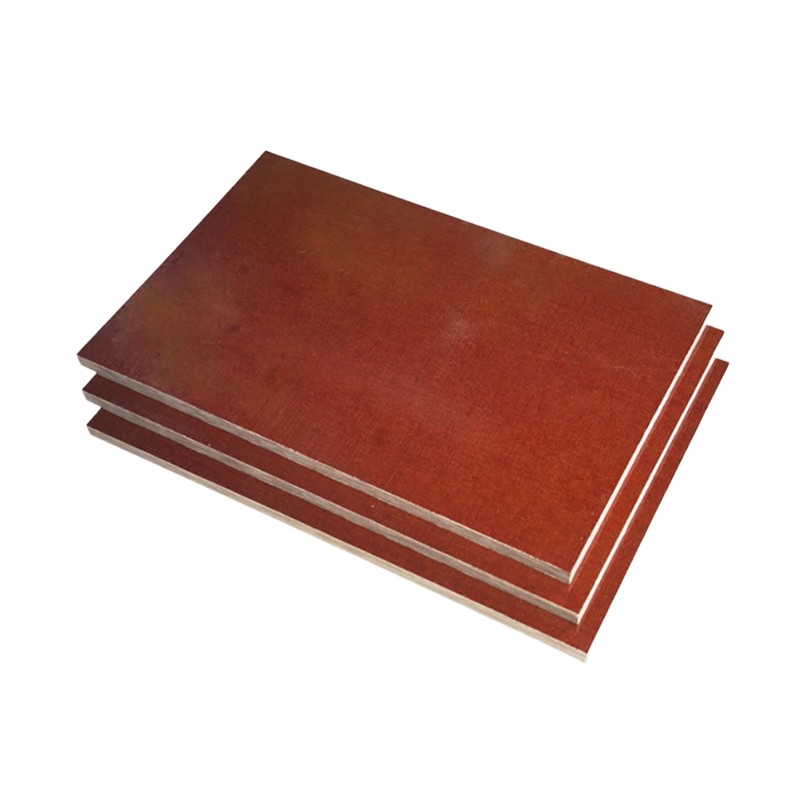

Hanyao-kvalitet phenolic bomuldsklud bruger bomuldsklud (normalt spild af bomuldsfnug, bomuldsgarn eller bomuldslærred) som et forstærkende materiale. Dette giver den egenskaber, der er anderledes end glasfiberplader. Fenolharpiks bruges som klæbemiddel. Bomuldsstof er imprægneret i phenolharpiks og derefter hærdet og støbt ved opvarmning og tryk. Det omtales ofte som "bakelitplade" eller "phenolharpiksplade".
I NEMA-standarder hører den til XX- og LE-serien. Den er normalt brun, sort eller mørkebrun, med en glat overflade og en unik "varm" tekstur, i modsætning til den "kolde" glastekstur i FR-4. Den har fremragende bearbejdelighed, er nem at udføre bearbejdningsoperationer såsom drejning, fræsning, boring, høvling og minimal slibning og skæreværktøj.
De lave omkostninger til råmaterialer (bomuldsstof og phenolharpiks) og den modne fremstillingsproces gør det til meget konkurrencedygtige priser. Sammenfattende er det et billigt, let at behandle og alsidigt industrilaminat, der kombinerer isolering og mekanisk sejhed. Dens tilsigtede anvendelse er meget klar: I applikationer, hvor varmemodstand, højfrekvent elektrisk ydeevne og styrkekrav ikke er høje, tjener den som en masseproducerbar og hurtigt fremstillet mekanisk og isolerende komponent.
| Punkt | Parameternavn | Krav | Testmetode |
| Mekaniske egenskaber | Tæthed | 1,30 - 1,40 g/cm³ | ASTM D792 |
| Trækstyrke | 60 - 100 MPa | ASTM D638 | |
| Bøjningsstyrke | 80 - 150 MPa | ASTM D790 | |
| Slagstyrke | 0,6 - 1,2 J/cm² | ASTM D256 | |
| Trykstyrke | 150 - 250 MPa | ASTM D695 | |
| Rockwell hårdhed | M 100 - 115 | ASTM D785 | |
| Termiske egenskaber | Langvarig varmebestandighed | 90-105°C | - |
| varmeforvrængningstemperatur | 115 - 130 °C | ASTM D648 | |
| Brandhæmmende kvalitet | UL 94 HB | UL 94 | |
| Lineær ekspansionskoefficient | 20-30 ppm/°C | ASTM D696 | |
| Termisk ledningsevne | 0,15 - 0,25 W/(m·K) | ASTM C177 | |
| Elektriske egenskaber | Dielektrisk styrke | 10 - 20 kV/mm | ASTM D149 |
| Volumenresistivitet | 10⁹ - 10111 Ω·cm | ASTM D257 | |
| Overfladeresistivitet | 10¹⁰ - 10¹² Ω | ASTM D257 | |
| Relativ permittivitet | 4,5 - 6,0 (1 MHz) | ASTM D150 | |
| Dielektrisk tabsfaktor | 0,04 - 0,08 (1MHz) | ASTM D150 | |
| Kemisk og miljømæssig ydeevne | Hygroskopicitet | Høj 1,0 - 2,0 % (iblødsætning 24 timer) | ASTM D570 |
| Kemisk resistens | god |
|
|
| Syre/alkali-resistens | Gode til svage syrer og svage baser, men stærke syrer og stærke baser vil tære på det. |
|
Ansvarsfraskrivelse: De beskrevne ydelsestal, parametre og funktioner er typiske værdier under specifikke testforhold og kan variere i faktiske applikationer. De udgør ikke en garanti eller garanti for ydeevne under alle forhold. Brugere er ansvarlige for at verificere produktets egnethed til deres tilsigtede anvendelse.
1. Fenolisk bomuldsklud er i stand til at modstå temperaturer op til 120 ℃.
2. Råvarerne (bomuldsstof og phenolharpiks) har lave omkostninger.
3. Det har gode elektriske isoleringsegenskaber
4. Dens fremragende bearbejdelighed gør det muligt at bearbejde den til meget komplekse mekaniske dele.
5. Det kan laves om til mekaniske strukturelle komponenter, såsom gear, lejer og pakninger. Den kan også bruges til at lave relæ- og afbryderbaser og isoleringsunderstøtninger, transformatorendedæksler og isoleringsblokke osv.
