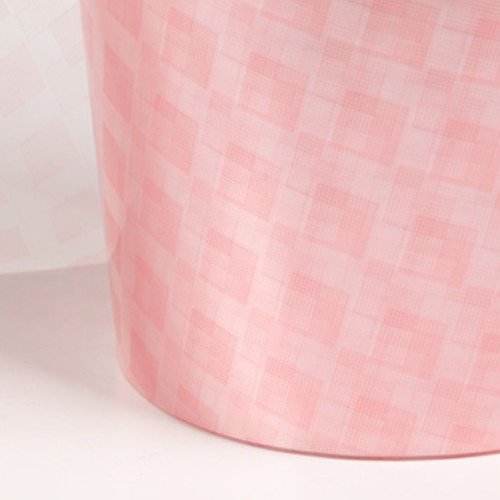

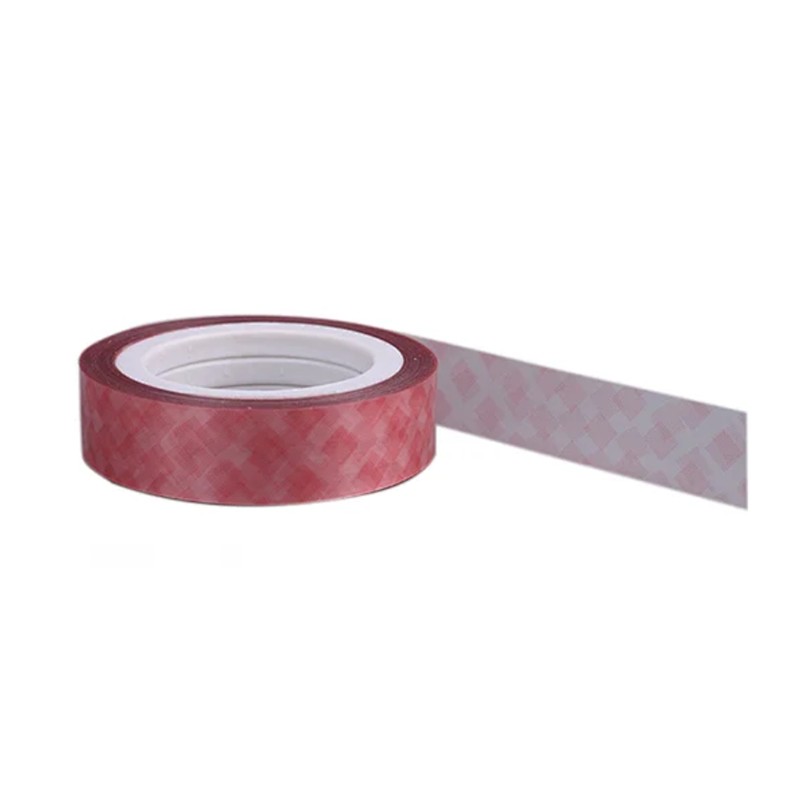

Hanyao Diamond prikket polyesterfilm fremstillet i Kina er et isolerende materiale fremstillet ved at belægge modificeret speciel epoxyisolerende harpiks i et diamantmønster på elektrisk polyesterfilm og bage det til et halvhærdet stadium. Enkeltsidede diamantmønstrede polyesterfilmprodukter er normalt tørre og ikke fuldt hærdede, idet de udviser latente hærdende egenskaber. Det klæbende harpikslag er ikke jævnt fordelt, men snarere i et ensartet diamantmønstret prikmønster.
Mellemrummene uden belægning fungerer som kanaler i påføringen, hvilket er yderst gavnligt for luftcirkulation og varmeafledning mellem isoleringsmaterialer, og letter indtrængning af væsker eller gasisolerende materialer og minimerer dermed corona-skader og lokaliserede strømskader.
Efterhånden som temperaturen stiger, og tiden fortsætter, hærder det igen. Dette sikrer pålidelig binding mellem tilstødende viklingslag til en fast viklingsenhed. Klæbestyrken af den modificerede epoxyharpiks er tilstrækkelig til at forhindre forskydning af viklingslagene under en kortslutning, hvilket garanterer de langsigtede mekaniske og fysiske egenskaber af isoleringsstrukturen.
| Ingen. | Punkt | Enhed | Krav | |||
| 1 | Basisfilmtykkelse | mm | 0,05±0,005 | 0,07±0,010 | 0,10±0,010 | |
| 2 | Trækstyrke | Mpa | ≥150 | |||
| 3 | Enkeltsideadhæsion | μm | 15-20 | |||
| 4 | Vægt pr kvm | enkelt side belagt | g/cm2 | 76±2 | 102±2 | 144±2 |
| dobbeltsider belagt | 82±3 | 108±3 | 150±3 | |||
| 5 | Krympning | % | ≤3 | |||
| 6 | Elektrisk styrke | V | ≥6000 | ≥7500 | ≥9000 | |
| 7 | Bindestyrke | Kpa | ≥35 | |||
Ansvarsfraskrivelse: De beskrevne ydelsestal, parametre og funktioner er typiske værdier under specifikke testforhold og kan variere i faktiske applikationer. De udgør ikke en garanti eller garanti for ydeevne under alle forhold. Brugere er ansvarlige for at verificere produktets egnethed til deres tilsigtede anvendelse.
1. Diamantprikket polyesterfilm er i stand til at modstå temperaturer op til 155 ℃
2. Hærdning udføres ved 90℃±5℃ i 16 timer; eller ved 110℃±5℃ i 6 timer.
3. Det skal opbevares i et tørt, godt ventileret og rent miljø med en temperatur på ikke over 25°C og skal beskyttes mod høje temperaturer og direkte sollys.
4. Holdbarheden er seks måneder. Hvis bindingsstyrken testes efter holdbarheden og består testen, kan produktet stadig bruges.
5. Det bruges hovedsageligt til mellemlags- og turn-to-turn-isolering i svovlhexafluorid-instrumenttransformatorer og -transformere.
