Når en transformer af olietypen svigter, kan den overordnede årsag lyde simpel - overophedning, isolationsnedbrud eller en pludselig tur. I virkeligheden er solid isolering ofte den "stille multiplikator" bag kulisserne: den påvirker dielektrisk styrke, termisk ældning, mekanisk stabilitet under kortslutningskræfter, og hvor godt oliesystemet forbliver rent og tørt over flere års drift.
Denne artikel opdeler hvadElektriske isoleringsmaterialer på olietypetransformerefaktisk gør, hvor købere og ingeniører oftest bliver forbrændt (bogstaveligt og økonomisk), og hvordan man vælger materialer, der overlever fremstilling, forsendelse, tørring, olieimprægnering og langtidsdrift. Du får også en indkøbsklar tjekliste, en sammenligningstabel og en fejlfinding afsnit, der hjælper dig med at forbinde symptomer med årsager på materialeniveau.
Smertepunkt 1: "Samme navn, anderledes ydeevne."
To materialer kan mærkes på samme måde (f.eks. "pressboard"), men adskiller sig voldsomt med hensyn til tæthed, ensartethed, urenhedsniveau, fugtindhold og trykstyrke. Disse forskelle viser sig senere som ujævn olieimprægnering, lokale hot spots eller delvis udledning ved skarpe kanter.
Smertepunkt 2: "Den bestod den indgående inspektion og mislykkedes derefter i samlingen."
Solid isolering er følsom over for håndtering. Et rent bord kan blive en forureningskilde, hvis det skæres på støvet udstyr, opbevaret i fugtig luft eller rørt uden grundlæggende renhedskontrol - især før tørring og vakuum-olie-processen.
Smertepunkt 3: "Termisk margin blev spist op."
Hvis isoleringssystemet behandles som en handelsvare, kan transformeren miste termisk frihøjde. En gang cellulosebaseret isolering aldre, er nedbrydningen svær at vende. Resultatet er reduceret levetid og højere risiko under overbelastningsforhold.
Smertepunkt 4: "Feltforholdene matcher ikke laboratoriet."
Selv et veldesignet isoleringssystem kan lide, hvis fugtkontrol, olierenhed og vedligeholdelsesrutiner er svage. Olieforurening og vandindtrængning reducerer dielektrisk styrke og fremskynder ældning af både flydende og fast isolering.
Reality check:De fleste isolationsfejl er ikke forårsaget af en enkelt dramatisk defekt. De er forårsaget af små kompromiser opstabling - materialevalg + skærekvalitet + fugt + ufuldkommen tørring + forurening + driftsbelastning. Målet er at stoppe stablen tidligt.
I en olienedsænket transformer er flydende isolering (olie) og fast isolering (papir/pap/kompositter) designet til at arbejde sammen. Olie strømmer til afkøling og udfylder hulrum; solid isolering giver stabile afstande, mekanisk styrke og kontrollerede dielektriske baner. Når det er gjort godt, modstår systemet elektrisk stress og varme, samtidig med at geometrien af viklingerne holdes stabil over årtier.
De fire job, du bør specificere for
De fleste købsbeslutninger bliver nemmere, når du binder hver materialefamilie til en transformator-"zone". Nedenfor er et praktisk kort, du kan bruge, når du vælgerElektriske isoleringsmaterialer på olietypetransformere.
Cellulose-baserede papirer
Cellulose trykplader og transformerplader
Termisk opgraderet cellulose
Højtemperaturkompositter
Brug dette som en beslutningsgenvej. Det er ikke en erstatning for designberegninger, men det hjælper dig med at undgå åbenlyse uoverensstemmelser ved valgElektriske isoleringsmaterialer på olietypetransformere.
| Materiale familie | Typisk transformatorbrug | Styrker | Pas på |
|---|---|---|---|
| Kraft papir | Mellemlags- og blyisolering, generelle viklingsapplikationer | God olieimprægnering, omkostningseffektiv, dokumenteret ydeevne | Fugtfølsomhed, aldring accelererer med varme og forurening |
| Crepe papir | Blyindpakning, former, der kræver fleksibilitet | Formbar, god til komplekse geometrier, stabil efter olieimprægnering | Kræver ren håndtering; rynker og snavs kan skabe lokale stresspunkter |

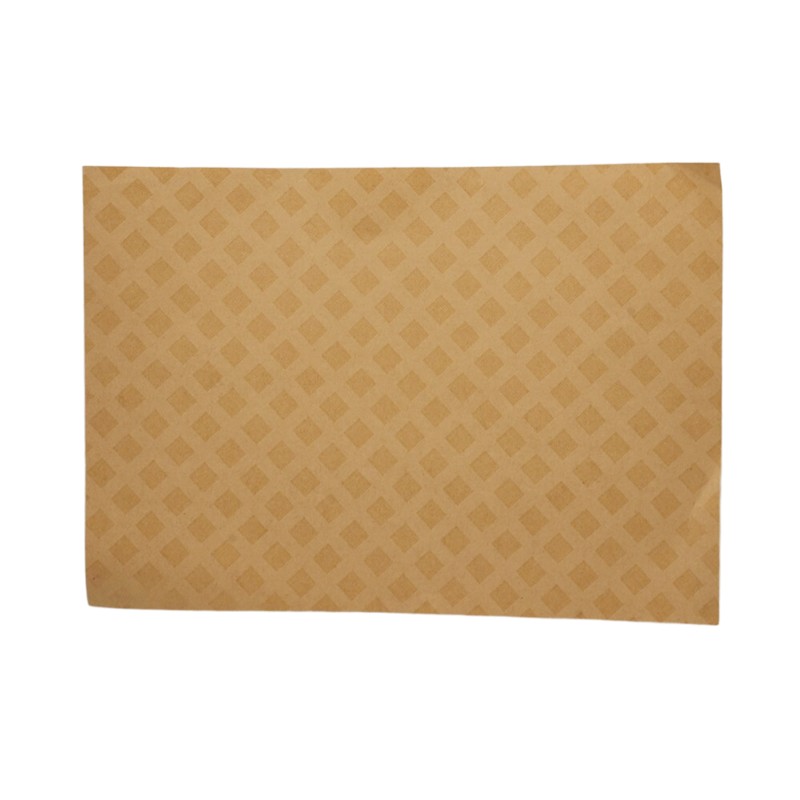

| Diamantprikket papir | Turn-to-turn eller lagisolering, hvor limning/låsning hjælper | Forbedrer viklingsstabiliteten, understøtter ensartet mellemrum | Procesdisciplin har betydning; ukorrekt tørring eller forurening reducerer fordelene |

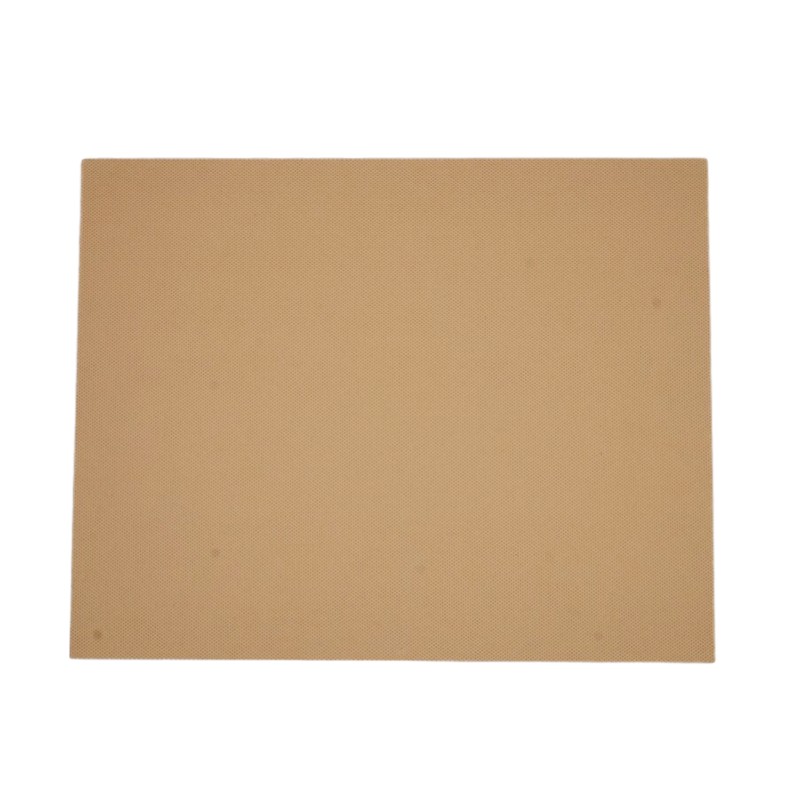

| Forkomprimeret trykplade | Barrierer, afstandsstykker, endeisoleringsdele, støtteklodser | Mekanisk stabilitet, hjælper med at opretholde kritiske afstande | Ensartet massefylde og fugtkontrol er afgørende |
| Termisk opgraderet cellulose | Papirapplikationer med højere termisk margin | Bedre modstand mod termisk ældning sammenlignet med standard cellulose muligheder | Har stadig brug for streng fugtkontrol og ren oliebehandling |
| Aramid-baserede materialer | Varmere zoner eller design, der kræver højere termisk stabilitet | Højere temperaturtolerance, god til krævende designs | Pris, designkompatibilitet og procesindstillinger skal verificeres |
| Glasfiberharpikslaminater | Strukturelle isoleringskomponenter i visse transformatorarkitekturer | Stærke mekaniske egenskaber, god dimensionsstabilitet | Kantbehandling og renlighed betyder noget; bekræfte oliekompatibilitet og anvendelsesgrænser |
Her er en arbejdsgang, du kan give til et indkøbsteam og et montagehold uden at starte en borgerkrig. Det fremtvinger de rigtige spørgsmål tidligt, før du sidder fast ved at omarbejde spoler eller jagter delvis afladning i de sidste test.
Trin 1 Definer driftsbelastningerne i almindeligt sprog
Trin 2 Oversæt spændinger til materialekrav
Trin 3 Skriv indkøbsspecifikationer, der forhindrer "look-alike" substitutioner
Købertip:Hvis leverandøren ikke kan forklare, hvordan deres materiale opfører sig under tørring og olieimprægnering, du køber ikke isolering - du køber usikkerhed.
Du kan købe fremragendeElektriske isoleringsmaterialer på olietypetransformereog stadig ender med svag præstation hvis du behandler dem som almindeligt emballagepapir eller generiske plader. Disse regler er enkle og billige - men de forhindrer dyre fejl.
Lager og emballage
Skæring og bearbejdning
Tørring og olieimprægnering tankegang
Tørringstrinnet er ikke kun at "få fugt ud." Det gør den solide isolering klar til at modtage olie ensartet og undgå hulrum. Tomrum er, hvor delvist udflåd kan lide at leve. Hvis din proces er forhastet, kan transformeren bestå indledende test og derefter nedbrydes hurtigere i service.
Et leverandørforhold bliver dramatisk mere smidigt, når du afstemmer, hvordan "kvalitetsbevis" ser ud. I stedet for vage løfter, bede om dokumentation, der understøtter repeterbarhed.
Hvis du køber støbte komponenter eller specialudskårne isoleringsdele, skal du tilføje disse to spørgsmål: (1) Hvordan kontrolleres støv under bearbejdning? (2) Hvordan færdigbehandles kanter for at reducere koncentrationen af elektrisk spænding?
Når noget går galt, forsvinder tiden hurtigt – produktionsplaner skrider, kundeleveringsdatoer flyttes, og alle starter bebrejde den sidste person, der rørte ved transformeren. Dette afsnit hjælper dig med at indsnævre sandsynlige isoleringsbidragsydere hurtigt.
Almindelige symptomer og mistænkte på materialeniveau
Hvis du ønsker en enkelt leverandør, der kan understøtte flere isoleringsbehov for olietransformatorbyggerier, skal du samarbejde med en fokuseret producenten kan reducere kvalifikationsarbejdsbyrden og forbedre sammenhængen på tværs af projekter.Suzhou Hanyao New Materials Co., Ltd. leverer en portefølje, der dækker almindeligt anvendte solide isoleringselementer til olietype transformatorapplikationer sammen med produktion og testsupport, der hjælper købere med at holde materialeydelsen ensartet fra batch til batch.
Når det betyder mest
Behandle det som udskifteligt råvaremateriale. Små forskelle i densitet, fugt, renlighed og bearbejdningskvalitet kan skabe hulrum, skarpe stresspunkter og accelereret aldring efter olieimprægnering.
Ikke altid. Mange pålidelighedsproblemer kommer fra fugtkontrol, kontaminering og procesdisciplin – ikke kun varmeklasse. Højere termisk stabilitet hjælper, når dit design-hot-spot eller læsseprofil kræver det, men det bør parres med stærk proceskontrol.
Fugt reducerer dielektrisk styrke og fremskynder ældning af fast isolering. Det øger også risikoen for delvist udflåd ved at understøtte ugunstige elektriske forhold, især når tørring og imprægnering ikke er optimeret.
Start med tykkelsestjek, screening af visuelle defekter, emballageintegritet og batchdokumentationsgennemgang. Vigtigst af alt, bekræfte opbevaringsforhold og hvor længe materialer var udsat før ankomst. Simpel disciplin fanger mange problemer tidligt.
Kontroller kantbearbejdning, hold bearbejdningen ren, fjern støv, undgå skarpe hjørner, og sørg for, at tørring og olieimprægnering er udført grundigt for at forhindre tomrum. PD-forebyggelse handler mindre om ét mirakelmateriale og mere om konsekvent udførelse.
De bedste transformatorer er ikke afhængige af held - de er afhængige af materialer, der matcher de elektriske, termiske og mekaniske krav til designet, og på processer, der holder disse materialer rene, tørre og korrekt imprægneret. Når du vælgerElektriske isoleringsmaterialer på olietypetransformeremed en fejlforebyggende tankegang reducerer du efterarbejde, beskytter testudbytte og forbedrer langsigtet pålidelighed i marken.
Hvis du vælger isoleringspapir, trykplader eller støbte isoleringskomponenter til et olietransformatorprojekt og ønsker støtte, der er praktisk (ikke generisk),kontakt osmed din spændingsklasse, nøgledimensioner og applikationsnoter – så kan vi hjælpe dig med at matche det rigtige isoleringssystem til dine bygge- og leveringskrav.
